做食品、玩具、日用品等的自动化包装，BOPP热封卷膜是枕式机、立式机上常用的耗材。很多采购和车间技术员经常纠结：同样是BOPP热封膜，买单面的还是双面的？选不对，封口散包、热封粘刀、装反停机……各种生产问题接踵而至。
不少人觉得双面能封肯定比单面好，或者只看价格直接下单。等大批量卷料到货上机，问题就来了——封口封不牢散包，热封刀粘膜出划痕，收卷方向错了整条线停机调机，废了一批料，还耽误交期。
其实单面和双面没有绝对好坏，选型得结合包装设备、工艺要求、是否印刷、薄膜怎么走膜来综合看。
先搞懂基本结构：三层共挤
BOPP热封膜是三层共挤双向拉伸做出来的。中间层是普通聚丙烯基材层，起支撑作用；两边表层可以选热封改性料，也可以是普通电晕基材。
单面热封膜
一面是热封层，另一面是普通BOPP表层，做电晕处理用来印刷。
双面热封膜
两面表层都是热封料。注意：市面上很多双面膜两面强度并不对等。
一、单面热封膜
Single-sided heat seal film
单面热封膜只有一面有热封层，另一面做电晕处理，可以直接凹版印刷。分切收卷的时候，厂家可以按要求设置收卷方向——热封面朝内卷，或者朝外卷。收卷方向是单面热封膜采购时最关键的参数。
▸ 优势
- 外层无热封性，高速过刀不容易粘刀糊膜
- 结构简单，同厚度比双面膜更便宜
- 电晕面稳定，油墨附着力好，适合印刷
▸ 要注意
- 装反了整条线全废，换卷一定要看标签
- 薄膜翻面、折叠的工艺用不了
- 热封温度范围相对窄
适用场景：枕式机自动包装，多用于食品、玩具、小件日化及电子五金产品独立包装，也可作为印刷复合基材，不适用于三维包装工艺。
二、双面热封膜
Double-sided heat seal film
双面热封膜两面都是改性聚丙烯热封料，正反两面加热都能封合。这里需要注意一下：市面上绝大多数双面膜不是两面性能完全一样的。
▸ 优势
- 容错率高，装反了也能封，少出废
- 适合搭接封工艺，三维包装主流用料
- 热封范围宽，复杂裹包工艺都能用
▸ 要注意
- 外层有热封性，高速生产易粘刀出划痕
- 印刷难度大，很多不适合彩印
- 成本更高，同厚度比单面贵
适用场景：包装过程薄膜多次翻转搭接封口的工况。虽能在枕式机上使用，但高速生产存在粘刀、产生膜面划痕的隐患。
三、OPP 热封膜参数对比

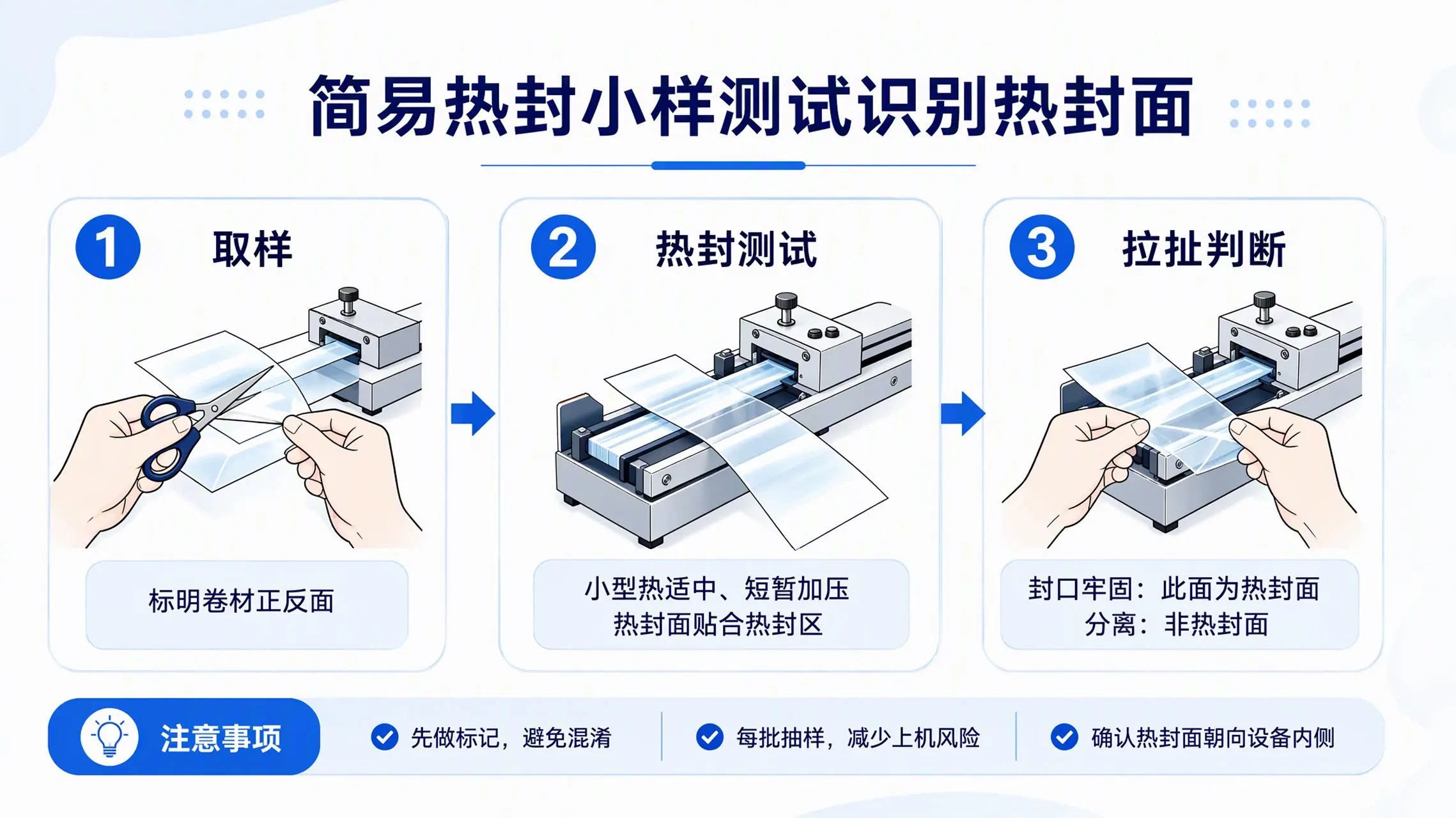

四、到货后怎么辨别热封面
很多工厂说，单面膜两面肉眼看不出区别。靠手感和光泽判断完全不靠谱，正式开机前一定要做简易热封测试。
- 1
从整卷膜边上剪几片长方形小样 - 2
同一片膜分别A面对折、B面对折，用小型热封仪110-130℃、0.2-0.3秒压封 - 3
冷却后撕开，能粘在一起的是热封面，粘不上的是普通基材面 - 4
核对卷料标签，确认收卷方向（热封面朝内还是朝外） - 5
新批次先上机小批量试跑几十米，没问题再开全速
五、采购下单信息要清楚
不少客户只知道”BOPP热封膜，20μm”，缺关键信息，很容易收到不对的货。除了厚度、宽度、卷径，下面这几项一定要写清楚：
单 / 双面
明确是单面热封膜还是双面热封膜
收卷方向
单面膜标注热封面朝内还是朝外
摩擦系数
确认爽滑度，影响走膜顺畅度
电晕处理
要印刷需注明电晕面
检验报告
随卷附出厂检验报告核对指标
强度要求
双面膜有差异化要求提前说明
六、常见问题
Q：原本用的单面热封膜，换成双面的是不是就不怕装反了？
并不是。枕式机运行中热封刀会一直接触膜的外表面，双面膜外层有热封性，高速生产粘刀风险高，膜面容易拖出划痕，影响外观。枕式独立包装还是优先用单面膜，把好收卷方向和试机关就行。
Q：双面热封膜是不是热封温度可以设低一点？
不一定。热封温度取决于热封层配方，不是单面双面这个分类决定的。不同厂家配方差别很大，不能凭单面双面就直接调温度，每批新料都得重新摸温度。
Q：包装要用双面热封膜，有一面要印刷logo可以吗？
不可以。双面热封膜一般不能做电晕处理，尽量选择单面热封膜，一面是热封面，另一面做电晕处理去印刷。
